功能：
螺栓式無線測溫傳感器適用于高低壓開關柜中，對易發熱電氣節點進行溫度監測，采集溫度量并通過無線方式傳輸?shù)臏囟葌鞲衅鳎乐乖谶\(yùn)行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

應用范圍：
安裝于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、母排、電纜搭接點等大電流處。

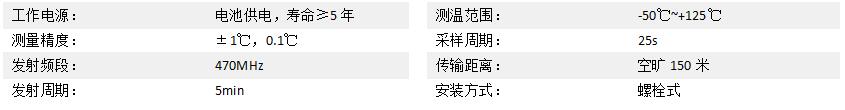

產品參數：


產品特性：
(1)阻燃材質，安全放心
采用V0級阻燃材料，選材放心，具備阻燃證明。
(2)安裝牢靠

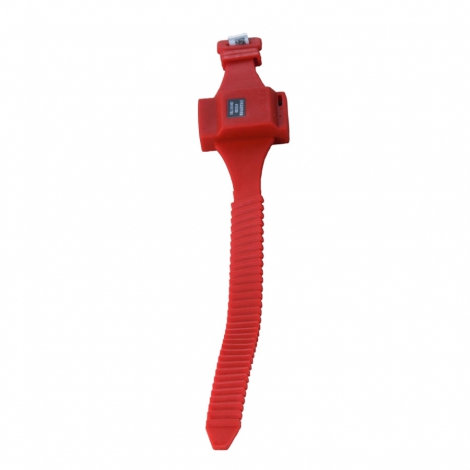

體積小巧，采用表帶式安裝，安裝位置靈活多樣，倒扣式表帶防止脫落，安裝穩固牢靠。
(3)低功耗
工作功耗≤15W，待機功耗只有幾u(yù)W。
(4)使用壽命長
持續工作使用壽命≥50000h，壽命長達5年以上。
(5)穩定成本低
實時在線傳輸數據，抗干擾性強，接觸式測溫，無線傳輸，成本低。
(6)合金材料應用，自產熱小
無線測溫傳感器，采用特殊的軟磁合金材料，產熱很小，在10000A的大電流下對監測點沒有影響，不同于傳統硅鋼片，取的能量很高，發熱很嚴重，會加重監測點的溫度。

方案一：高低壓柜內電氣接點無線測溫
支持電參量測量功能
可跨5面柜
方案二：高壓柜內電氣接點無線測溫帶操顯功能
單柜就地顯示，單面高壓柜建議配置
方案三：高低壓柜內電氣接點無線測溫
集中就地顯示/就地?zé)o顯示
方案四：就地壁掛式集中顯示方案
可實現遠距離中繼
方案五：就地壁掛式集中顯示方案
方案六：無線測溫系統
可帶手機APP

安裝示意圖
型號：ATE100
傳感器尺寸：62.4*32.4*16（長*寬*高）
單位：mm
傳感器結構
1——無線溫度傳感器主體
2——合金底板，與測溫探頭接觸
3——電池開關
安裝步驟
拆下安裝位置搭接處的螺絲，將傳感器固定在安裝位置，對準合金底板的開孔，然后旋緊螺絲固定，安裝完成后打開電池開關。
ATE100螺栓式無線測溫傳感器適用于電纜與母排搭接處，電纜與隔離刀閘搭接處。

現場應用案例
