功能：
無源無線測溫傳感器適用于高低壓開關柜中，對易發熱電氣節點進行溫度監測，采集溫度量并通過無線方式傳輸的溫度傳感器，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

應用范圍：
安裝于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、母排、電纜搭接點等大電流處。

產品參數：


產品特性：
(1)較強取電性能，無工作盲點
斷路器觸頭或開關柜母排上只要有5A一次電流通過就可以讓傳感器正常工作，不需要額外提供輔助電源。
(2)采用喉箍式結構，安裝更方便
無源無線測溫傳感器尺寸小，安裝方便，合金片固定，適用于各種尺寸的觸頭壁和母排，安裝位置靈活，帶有防滑硅膠套，安裝更方便快捷。
(3)發射周期智能化
可以根據觸頭臂或母排上感應電流的大小自動調整發送周期，數據發送頻率更智能化。
(4)感應能量小，穩定性高
工作功耗≤15W，當檢測到被測物不工作時進入待機狀態，功耗僅幾個uW。
(5)屏蔽結構設計，抗干擾性好
內部硬件設計上，增加了屏蔽罩和保護電路，可以輕松的應對群脈沖和浪涌帶來的干擾，手持供電設計，設置和維護更加方便。
喉箍式無源無線采用的是雙電源設計，不僅可以感應取電，還可以在斷電的情況下用手持巡檢儀進行射頻供電，可以直接對監測模塊進行實時設置和軟件升級，這樣對于后期維護可以更加方便。
(6)合金材料應用，自產熱小
無線測溫傳感器，采用特殊的軟磁合金材料，產熱很小，在10000A的大電流下對監測點沒有影響，不同于傳統硅鋼片，取的能量很高，發熱很嚴重，會加重監測點的溫度。

方案一：高低壓柜內電氣接點無線測溫
支持電參量測量功能
可跨5面柜
方案二：高壓柜內電氣接點無線測溫帶操顯功能
單柜就地顯示，單面高壓柜建議配置
方案三：高低壓柜內電氣接點無線測溫
集中就地顯示/就地無顯示
方案四：就地壁掛式集中顯示方案
可實現遠距離中繼
方案五：就地壁掛式集中顯示方案
方案六：無線測溫系統
可帶手機APP

安裝示意圖

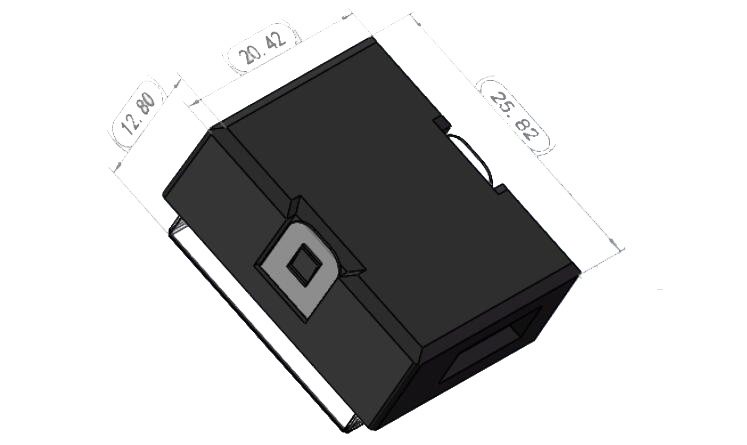

型號：ATE400
傳感器尺寸：25.82*20.42*12.8（長*寬*高）
單位：mm
安裝步驟
傳感器結構
1——溫度傳感器主體
2——合金底座，與溫度探頭接觸
3——鎖扣，用于固定合金片
4——取電合金片，用于感應取電
5——配件，用于支撐合金片
6——合金片安裝孔，用于安裝合金片

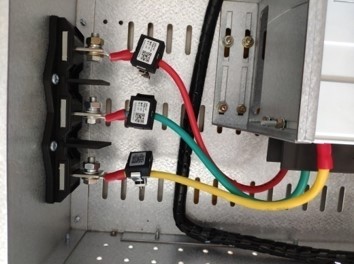

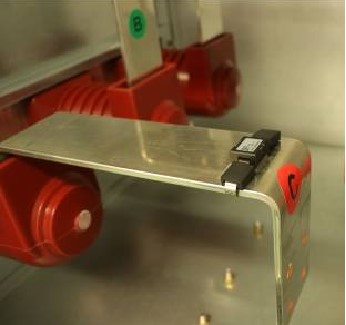

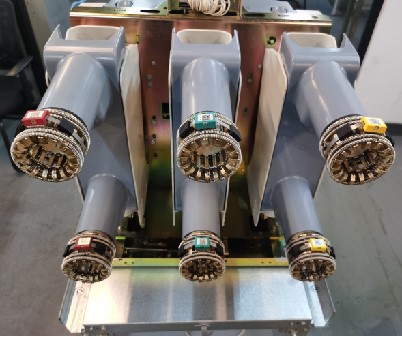

現場應用案例
