功能：
ASD系列開關柜綜合測控裝置用于3~35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示及核相，自動溫濕度控制，加熱回路故障告警，無線測溫，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。

選配功能：
1、操作開關：N——無操作開光；S——分合開關；D——分合開關，遠方/就地開
2、有無儲能指示
3、溫濕度控制：一路/兩路溫濕度控制
4、C——通信功能
5、無線測溫點數選配
6、分合閘回路完好指示

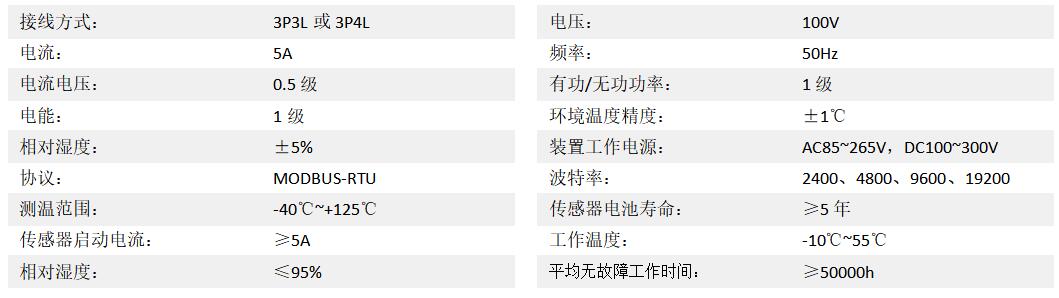

產品參數：


方案一：高低壓柜內電氣接點無線測溫
支持電參量測量功能
可跨5面柜
方案二：高壓柜內電氣接點無線測溫帶操顯功能
單柜就地顯示，單面高壓柜建議配置
方案三：高低壓柜內電氣接點無線測溫
集中就地顯示/就地?zé)o顯示
方案四：就地壁掛式集中顯示方案
可實現遠距離中繼
方案五：就地壁掛式集中顯示方案
方案六：無線測溫系統
可帶手機APP

開孔尺寸
型號：ASD200、ASD300、ASD310、ASD320
開孔尺寸：220*165（長*寬）
單位：mm
典型接線圖
ASD系列開關柜綜合測控裝置采用面板嵌入式安裝，首先柜體盤面上制作規定尺寸的長方形槽孔，裝置取下支架后嵌入槽孔，再用支架固定即可。
